電動三輪車擋泥板多采用不銹鋼材質，選用沖壓加工工藝，推薦使用500噸四柱油壓機，稱為500噸電動三輪車擋泥板沖壓油壓機，采用三梁四柱式結構設計，活動橫梁以立柱為導向上下運動，可實現“主缸快速下行—慢速下行壓制—主缸上行，下缸上行退料—上行結束，自動停機”的工作循環。該設備還適用于可塑性材料的壓制工藝，特別適用于薄板拉深、翻邊等工藝，也可用于金屬零件的冷擠壓工藝。

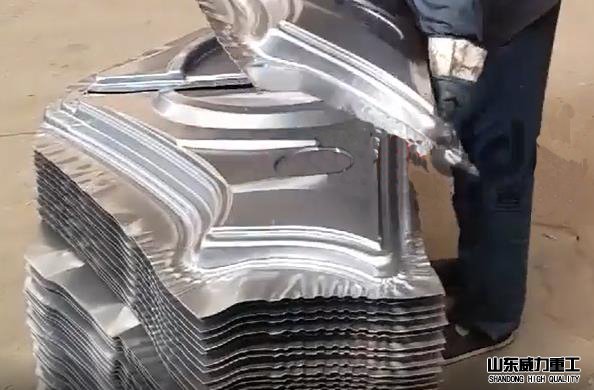

沖壓成型電動三輪車擋泥板
500噸電動三輪車擋泥板沖壓油壓機具有點動和半自動兩種操作方式。控制臺上的按鍵除了完成按壓的所有動作外，還應該有“雙手按壓”、“返回”、“停止”、“急停”等按鈕。行程由行程控制裝置調節。集中控制面板，設置必要的操作按鈕和選擇開關。配有獨立的電氣柜，配有空氣開關、繼電器等電氣控制系統。各種報警信號、限位開關、500噸電動三輪車擋泥板沖壓油壓機動作實現程序聯鎖。500噸電動三輪車擋泥板沖壓油壓機主機部分包括機身、主缸、限程裝置等。控制機構包括液壓泵站（動力系統）、電器箱等組成。具有獨立的動力機構及電氣系統，采用PLC控制，可實行自動和半自動操作方式；500噸電動三輪車擋泥板沖壓油壓機的電氣控制系統的任務是液壓系統規定的動作要求，驅動電動機。選擇工作方式，在其作用下，使有關電磁鐵動作以完成指定的工藝動作循環。

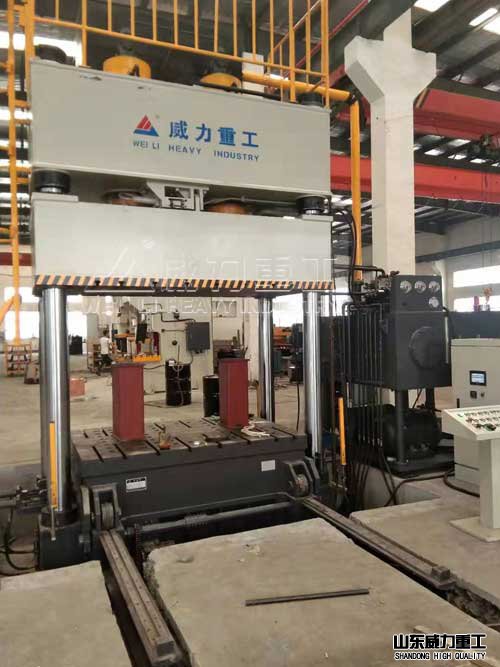

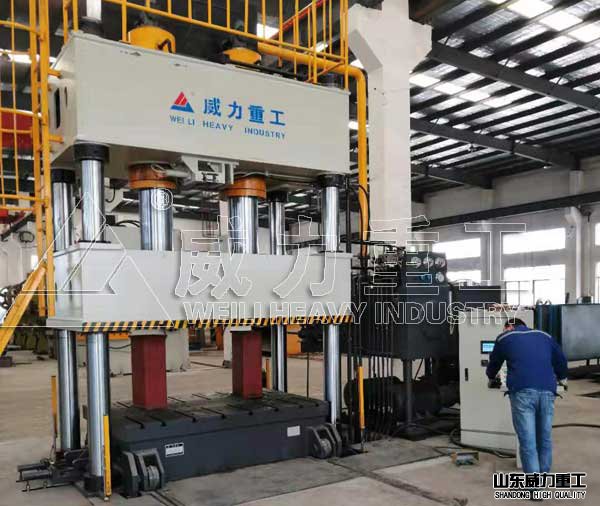

500噸電動三輪車擋泥板沖壓油壓機
（1）、500噸沖壓油壓機主電路
500噸電動三輪車擋泥板沖壓油壓機主電路采用三相交流3創V電源。由電源開關QS、熔斷綿陽1、交流接觸稽KM、熱繼電棍和驅動油泵用的三相籠型異步電動機所組成。
（2）、500噸四柱油壓機工作方式的選拇
根據生產工藝的要求，本設備設有"調整"、"手動"和"半自動"三種工作方式。自轉自民開關SA來進行選擇。
①←調整工作方'式將轉換開關SA扳到"A"位置(即6-7斷開、6-16斷開、6-32斷開。)。此時接下SB3-SB6~蜜鈕即可得到相應的動作，放開按鈕即停止。
②手動工作方式將轉換開關SA扳到"D"位置(IIP6-7接通、6-16斷開、6-32斷開)。此時只要按下SD3-SB6按鈕即可得到j(luò)相應的動作，直到該動作完成為止。
③半自動工作方式將轉換開關SA扳JlJ"C"位置(ep6-7接通、6-16接通、Ij-32接通}。半自動工作方式又分為"定壓成型"與"定程成蜜"兩種。

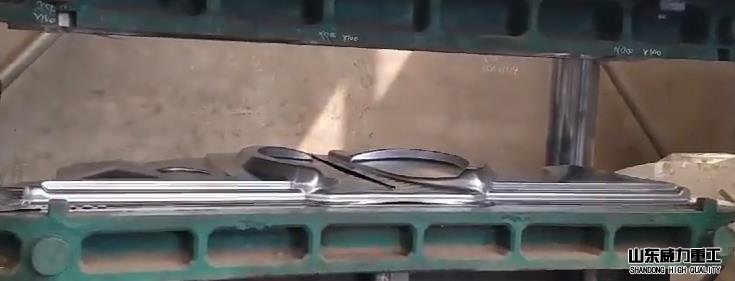

電動三輪車擋泥板沖壓模具
"定壓成型"時。~下工作按鈕SB3。上滑塊即可自動按順序進行快速下行、慢速加壓，壓力升到一定值時開始保壓延時，延時到進行泄壓換向、快速退回至原位停止。再~下頂出~鈕sas，自動進行頂出工件、停留、頂出缸退回原位停止。
"定程~1Il"時。事先將行程開關句型調整至所儒位置。且將壓力量童電量fKP的動作壓力調整至大于加壓的壓力。當上II塊下行、加壓碰到織l2時開始保壓延時，延時到自動退回。
500噸電動三輪車擋泥板沖壓油壓機工作時首先電機通電，帶動油壓泵使液壓油打出進入電液換向閥，經過單向閥進入液壓機上缸，經電磁閥補油進入油缸上腔，液壓油同時流回油箱。與此同時，上缸在自重的作用下，加速了向下的快速運動，使上缸的上腔瞬時間形成了真空帶，補油箱的油會通過液控單向閥，被吸進上缸的上腔，以消除真空，保持上缸的快速下移。
